    迈达斯:【关心学堂】—GTS NX基础培训 第七期 土石坝堆载与后期蓄水模拟在GTSNX中的实现过程

    迈达斯   |   2020-05-14 20:15:50

    分享到:

    摘要:这里是北京迈达斯技术有限公司的官方微信平台,midas系列软件最新动向,公司最新活动,业界关注热点将汇聚于此。 同时也欢迎

      这里是北京迈达斯技术有限公司的官方微信平台,midas系列软件最新动向,公司最新活动,业界关注热点将汇聚于此。 同时也欢迎全国的midas用户在此与我们互动!

      各位工程师:

      大家好!第七期关心学堂又如期而至啦!本期是由关素丹老师讲解土石坝堆载与后期蓄水模拟在GTSNX中的实现过程,包含了很多我们在水工模拟时的常见问题解答与介绍,比如截水帷幕如何模拟,渗流边界如何设置,如何查看浸润线等等,希望能对于有需要进行涉水分析的工程师有所帮助。

      在观看视频之前,需要先用大白话很不严谨的给大家强调一下,沿流径方向上的渗透系数的变化是需要有足够的节点数来参与计算的,也就是单元厚度要“厚”一些,才能体现渗透系数的变化。这里的“厚”指的是多层单元而不仅仅只是一层边长很长的单元。下面以截水帷幕为例来进行说明。

      首先,按结构模拟的基本原理是材料设置中勾选“结构”选项,不考虑材料的渗透性,也就是渗透系数为0,以达到截水的效果。但注意前提是,截水帷幕沿厚度方向的单元应有足够的节点数量,即应划分两层或两层单元以上,才能满足截水要求(如下图A所示)。采用该方法时,截水帷幕的属性选择平面应变(2D模型)或实体单元(3D模型)模拟;而由于梁单元或板单元无法沿厚度方向划分两层或两层以上单元,故选择两种单元类型模拟是无法达到截水要求的(如下图B所示)。

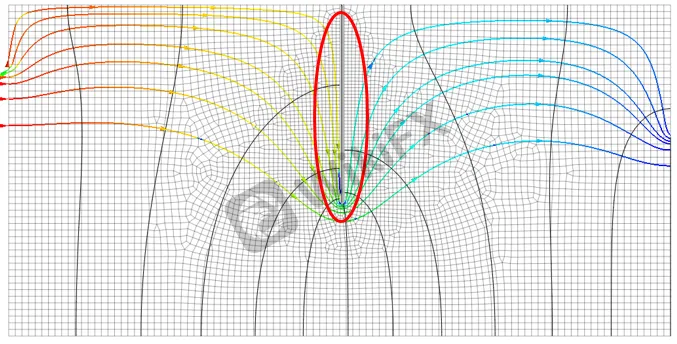

      图A 划分两层以上单元模拟截水帷幕

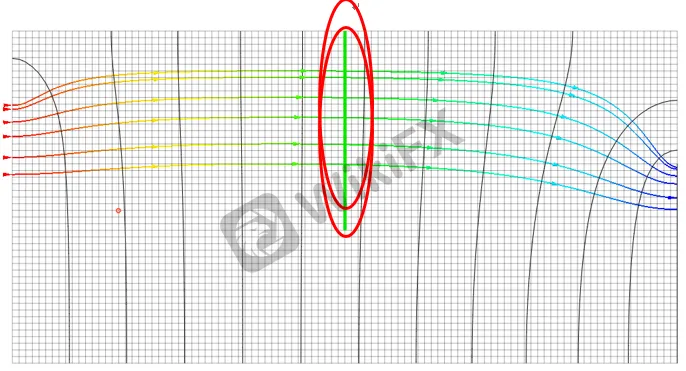

      图B 采用梁单模拟截水帷幕

      当然,大家如果有兴趣可以尝试一个单元厚度的平面应变或实体单元来模拟截水帷幕的效果,进行对比。

      土中水的渗流问题一直是水利工程以及土木工程相关领域中非常重要的课题,涉及知识点多、和常规纯应力计算相比更为复杂,所以我们也需要投入更多的时间和精力进行学习,当然由于每位工程师侧重的领域不同,大家各有所长,很多GTSNX的用户对于渗流问题也有过深入的研究,希望能及时指出我们的不足,和各位工程师互相学习共同进步呀!

      midas GTS NX

      midas GTS NX(New eXperience of Geo-Technical analysis System)是一款针对岩土领域研发的通用有限元分析软件,支持静力分析、动力分析、渗流分析、应力-渗流耦合分析、固结分析、施工阶段分析、边坡稳定分析等多种分析类型,适用于地铁、隧道、边坡、基坑、桩基、水工、矿山等各种实际工程的准确建模与分析,并提供了多种专业化建模助手和数据库。

      每期时长约为半小时,主要由南区技术支持关素丹、刘昕制作,目前规划共计12期,所以起了一个好听好记的名字:【关心学堂】

      前6期的内容分别是:

      (1)有限元原理入门;

      (2)荷载结构法的应用;

      (3)二维基坑;

      (4)基坑开挖模拟时的本构参数选择;

      (5)二维边坡;

      (6)二维隧道。

      (7)土石坝堆载与后期蓄水模拟

      后续培训内容仍在不断更新中,当然也欢迎大家积极留言,提供更有针对性的专题进行介绍哦!

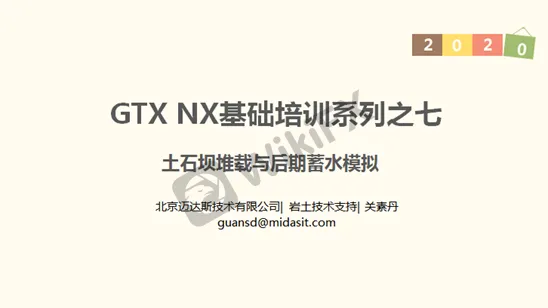

      第七期 土石坝堆载与后期蓄水模拟在GTSNX中的实现过程

      01期

      关心学堂开课啦!—GTS NX基础培训系列视频连载中 第一期:有限元原理入门

      “关心学堂”第二课来啦!荷载结构法的应用;本期由关素丹老师讲解,通过一个简单的计算隧道结构内力的荷载结构法模型,让大家熟悉GTS NX的基本操作。

      第三期 二维基坑开挖的基本操作 本期视频延续上期内容简要介绍我们最为熟悉的‘m’法如何建立,接着引出连续介质有限元法,完整的介绍一个二维基坑模型的建立及结果查看的内容。

      第四期 GTS NX基础培训 基坑开挖模拟时的本构参数选择 为大家简单解答在基坑模拟时的一些常见问题,比如模型几何尺寸的确定、本构的选择、以及界面单元。

      讲解二维边坡安全系数计算如何在GTSNX中实现,并且介绍了一些因素比如边界、网格密度等对于结果的影响

      第六期 二维隧道不同模拟方法在GTSNX中的实现过程,本期视频更多是的介绍隧道模拟的不同理论实现方法,简单地展示了荷载释放的实现过程。
